Балансировка роторов

Режим «Балансировка» В этом режиме осуществляются необходимые измерения и расчеты для динамической балансировки роторов.
В приборе реализован универсальный алгоритм, так называемой, амплитудно – фазовой балансировки роторов, позволяющий определить величины и положения уравновешивающих грузов, минимизирующие среднеквадратичные уровни вибрации механизма на частоте вращения ротора. Количество точек измерения вибрации – до 8, плоскостей балансировки – до 3.
Прибор измеряет уровень вибрации (СКЗ по виброскорости в мм/с или двойной размах колебаний в мкм) на частоте вращения ротора, фазу вектора вибрации относительно метки на роторе для таходатчика (ГРАДУСЫ) и скорость вращения ротора (об/мин).
Работа организована в виде следующих пунктов меню – «Параметры», «Начальные измерения», «Пробный пуск» или «Ввод ДКВ», «Результаты». Последовательное прохождение этих пунктов обеспечивает полный процесс балансировки роторов.

Вид индикатора в режиме балансировка роторов
Вид индикатора в режиме балансировка роторов

«Параметры» Вводятся параметры балансировки роторов, такие как количество плоскостей, количество точек измерений, метод балансировки – пробный пуск или ввод ДКВ

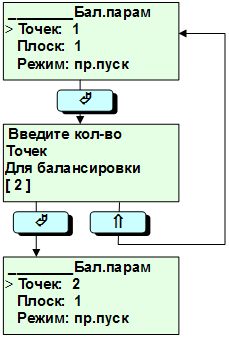

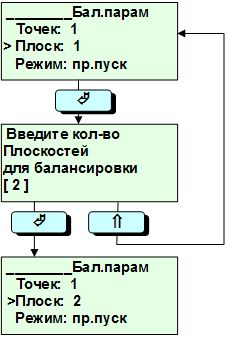

Установка количества точек измерений       Установка количества плоскостей балансировки

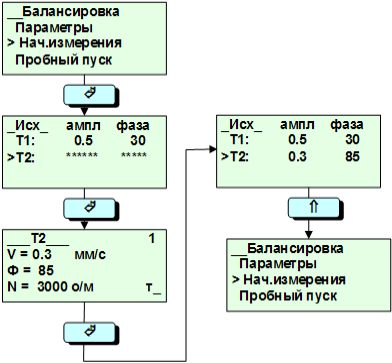

«Нач.измерение» Проводятся первоначальные измерения по всем точкам контроля во всех плоскостях балансировки.

Начальные измерения

В этом режиме возможно ручное задание частоты оборотов нажатием клавиши «F»
